Kupplung mit Gewinde: Wie Rohrkupplungen mit Gewinde funktionieren, abdichten und wo man sie verwendet

Eine geschweißte Kunststoffrohrleitung versagt fast nie an der Schweißnaht; es schlägt fehl, wenn etwas hineingefädelt wurde. Dieses Muster wiederholt sich in Chemieanlagen, Wasseraufbereitungsanlagen und Halbleiter-Nassbänken: Die β-PPH- oder PVDF-Leitung läuft jahrelang geräuschlos, dann beginnt eine Verbindung an einem Pumpenanschluss, Manometer oder Tankstutzen zu lecken. In fast allen Fällen handelt es sich bei der Verschraubung um eine Kupplung mit Gewinde, und die Ursache ist selten die Verschraubung selbst – es ist die Gewindenorm, die Dichtung oder das Drehmoment. Die kurze Antwort vorweg: Verwenden Sie eine Schraubkupplung überall dort, wo eine Leitung wieder geöffnet, an Schraubgeräte angeschlossen oder auf Metallteile umgestellt werden muss; Verwenden Sie überall sonst eine Schmelzverbindung. Der Rest dieser Seite erklärt die Gewindenormen, die darüber entscheiden, ob eine Verbindung dicht ist, die Druck- und Temperaturgrenzen, die Kunststoffgewinde auferlegen, und die Kontrollen, die eine Gewindeverbindung während ihrer gesamten Lebensdauer trocken halten.

Was eine Schraubkupplung ist – und wo sie hingehört

Eine Kupplung ist das kürzeste Formstück, das zwei Rohrlängen zu einem durchgehenden Strang verbindet. Eine Kupplung mit Gewinde erledigt diese Aufgabe durch passende Außen- und Innengewinde anstelle von Hitze oder Zement. In Kunststoffrohrleitungen taucht die gleiche Idee unter drei bekannten Namen auf: das gerade Innengewinde, das eine Schweißstrecke in einem Innengewindeanschluss beendet; das Außengewinde gerade, das in einem Außengewinde endet; und die Verbindung, eine dreiteilige Gewindekupplung, deren Körper, Saitenhalter und Mutter es einem Techniker ermöglichen, die Verbindung mit zwei Schraubenschlüsseln statt mit einer Säge zu lösen.

Diese Reversibilität ist der springende Punkt. Eine Muffen-Schmelzkupplung erzeugt eine Verbindung, die genauso stark wie das Rohr ist, aber dauerhaft; Bei einer Schraubkupplung muss ein wenig Kraft aufgewendet werden, um die Wartungsfreundlichkeit zu gewährleisten. Geben Sie Schraubverbindungen die Aufgaben, die sie am besten erfüllen: Geräteschnittstellen wie Pumpenanschlüsse, Messwurzeln und Probenehmerpunkte; Wartungspausen, bei denen ein Skid oder Filter zur Reinigung herauskommen muss; und der Übergang zwischen einem Kunststoffsystem und Metallbeschlägen. Für einen umfassenderen Überblick darüber, wie jeder Armaturentyp seinen Platz in einer Linie verdient, finden Sie in dieser Übersicht Die Hauptfunktionen von Kunststoffrohrverbindungen ist ein nützlicher Begleiter.

Gewindenormen entscheiden darüber, ob die Fuge dicht ist

Der häufigste Grund, warum eine Gewindeverbindung kaputt geht, ist nicht schlechte Verarbeitung, sondern zwei inkompatible Gewindestandards, die in einer Verbindung zusammentreffen. NPT dominiert mit seiner um 60° konischen Form die nordamerikanische Ausrüstung; BSPT (Bezeichnung R) mit einer 55°-Verjüngung ist in Europa und Asien weit verbreitet; BSPP- (G oder Rp) und metrische Gewinde sind parallel und basieren auf einer Gleitringdichtung und nicht auf einer Gewindeinterferenz. Ein spitz zulaufendes Männchen drückt beim Eindringen seine Flanken gegen das Weibchen, weshalb es es mit Klebeband oder Paste abdichten kann. Ein paralleles Gewinde hinterlässt einen spiralförmigen Spalt, den kein noch so großes Anziehen schließen kann – dorthin gehört nur ein O-Ring, eine Dichtung oder eine Verbunddichtung. Die Steigung stimmt selten systemübergreifend überein, selbst wenn die Nenngrößen identisch aussehen. Daher kann es sein, dass ein NPT-Außengewinde problemlos in ein BSPT-Innengewinde übergeht, sich eng anfühlt und beim ersten Drucktest immer noch undicht wird. Überprüfen Sie den Standard beider Hälften jeder Verbindung vor der Bestellung, nicht erst danach.

Die Gewindenormen, die Sie bei Kunststoffkupplungen am wahrscheinlichsten erfüllen, und das dahinter stehende Dichtungsprinzip
Standard Fadenform Wie es abdichtet Wo man es trifft
NPT / NPTF 60° konisch Flankeninterferenz plus Klebeband oder Dichtmittel Neinrdamerika
BSPT (R) 55° konisch Flankeninterferenz plus Klebeband oder Dichtmittel Europa, Asien
BSPP (G / Rp) 55° parallel Gesichtsdichtung: O-Ring, Dichtung oder Verbunddichtung Europa, Asien
Metrisch (M) 60° parallel Gesichtsdichtung an Instrumenten- und Sensoranschlüssen Ausrüstung weltweit

Kunststofffäden erfordern andere Hände als Metall

Die meisten beschädigten Kunststofffäden entstehen durch gewohnheitsmäßiges Handeln von Metallbauern. Drei Instinkte der Stahlwelt lassen sich schlecht auf β-PPH, PPN und PVDF übertragen: Handfest anziehen, Fadenband ungehindert aufwickeln und einen starren Metallnippel in einen Kunststoffkörper einschrauben, der sich bei Temperaturschwankungen verformt und reißt. Kunststoffgewindeformen bieten konstruktionsbedingt einen großzügigen Spielraum; Die Abdichtung erfolgt durch Klebeband, Paste oder einen geformten Dichtungsring, niemals durch Quetschen der Flanken. Die Arbeitsregel: Anziehen, bis die Verbindung Widerstand leistet, dann noch eine viertel bis halbe Umdrehung. Halten Sie Klebeband von den ersten beiden Gewinden fern, damit keine Partikel in das Medium gelangen können, und wählen Sie ringgedichtete Verbindungen für Verbindungen, die regelmäßig geöffnet werden, da sich eine Verbindung mit EPDM- oder FPM-Dichtungen auf unbestimmte Zeit nachziehen lässt, während dies bei einem mit Klebeband versehenen Gewinde nicht der Fall ist.

β-PPH External Thread Straight Short Butt-Weld Fitting β-PPH-Außengewinde, gerade, kurze Stumpfschweißverbindung Dieses Stumpfschweiß-Fitting kombiniert ein Kunststoff-Außengewinde mit einem Schweißzapfen und ermöglicht so Gewindeverbindungen, ohne dass es zu übermäßigem Anziehen kommt, das Kunststoffverbindungen beschädigen würde. Produkt anzeigen → β-PPH Internal Thread Straight Short Butt-Weld Fitting β-PPH-Innengewinde, gerade, kurze Stumpfschweißverbindung Mit einem geformten Innengewinde und einem Stumpfschweißende nimmt dieser Anschluss Gewindeeinsätze sicher auf und ergänzt die Anleitung zum schonenden Anziehen und ordnungsgemäßen Abdichten von Kunststoffgewinden. Produkt anzeigen →

Wartungsberichte zu Kunststoffrohren zeigen ein einheitliches Bild: Montagefehler und nicht Materialermüdung sind für die meisten Undichtigkeiten an Schraubverbindungen verantwortlich. Das folgende Muster spiegelt typische Felderfahrungen wider.

  • Zu fest angezogene oder gerissene Körper, 35 %
  • Quereinfädeln bei der Montage, 25 %
  • Lücken zwischen Klebeband oder Dichtmasse, 20 %
  • Temperaturwechsel und Vibration, 20 %

Veranschaulichende Verteilung der Ursachen für Leckagen an Gewindeverbindungen bei der Verwendung von Kunststoffrohren; Die tatsächlichen Anteile variieren je nach Pflanze und Medium.

Wie viel Druck ist eine Schraubverbindung wert?

Lassen Sie die Komponente mit der niedrigsten Nennleistung den Leitungsdruck bestimmen und gehen Sie davon aus, dass Gewindeelemente am unteren Ende des Bereichs liegen. Im Sortiment eines Herstellers liegen β-PPH-Rohre bei Umgebungstemperatur bei maximal 1,6 MPa, während PPN- und PVDF-Rohre 6,0 MPa erreichen und die Fittings den Stufen 1,0 und 1,6 MPa folgen. Eine Gewindeverbindung bringt dann einen weiteren Abschlag, da die Wandung am Gewinde dünner ist als die Rohrwandung. Passen Sie die Anschlüsse und Gewindeanschlüsse an den tatsächlichen Arbeitsdruck des Systems zuzüglich eines sinnvollen Spielraums an – lesen Sie niemals die Rohrleistung an jeder einzelnen Komponente im Leitungsstrang ab.

PPH 1,6 MPa PPN 6,0 MPa PVDF 6,0 MPa

Maximaler Nenndruck je Rohrmaterial bei 20 °C: β-PPH 1,6 MPa, PPN 6,0 MPa, PVDF 6,0 MPa.

Was Hitze mit dieser Zahl macht

Alle oben genannten Bewertungen gehen von Wasser bei 20 °C aus. Wenn man die Temperatur erhöht, sinkt der zulässige Druck von Thermoplasten steil: Eine Leitung mit einem Nenndruck von 1,6 MPa bei Umgebungstemperatur behält deutlich weniger als die Hälfte davon bei 80 °C, was genau dem Bereich heißer Chemikalienkreisläufe und CIP-Kreisläufe entspricht. Betrachten Sie die unten stehende Kurve als ersten Anhaltspunkt und überprüfen Sie dann die endgültigen Werte anhand der Drucktabellen des Herstellers, bevor Sie den Förderdruck der Pumpe oder die Einstellungen des Überdruckventils festlegen.

100 % 75 % 50 % 25 % 0 20°C 40°C 60°C 80°C 95°C Mediumstemperatur (°C)

Veranschaulichende Herabsetzung des Umgebungsdrucks eines thermoplastischen Rohrs bei steigender Wassertemperatur; Überprüfen Sie die genauen Werte in den Drucktabellen des Herstellers.

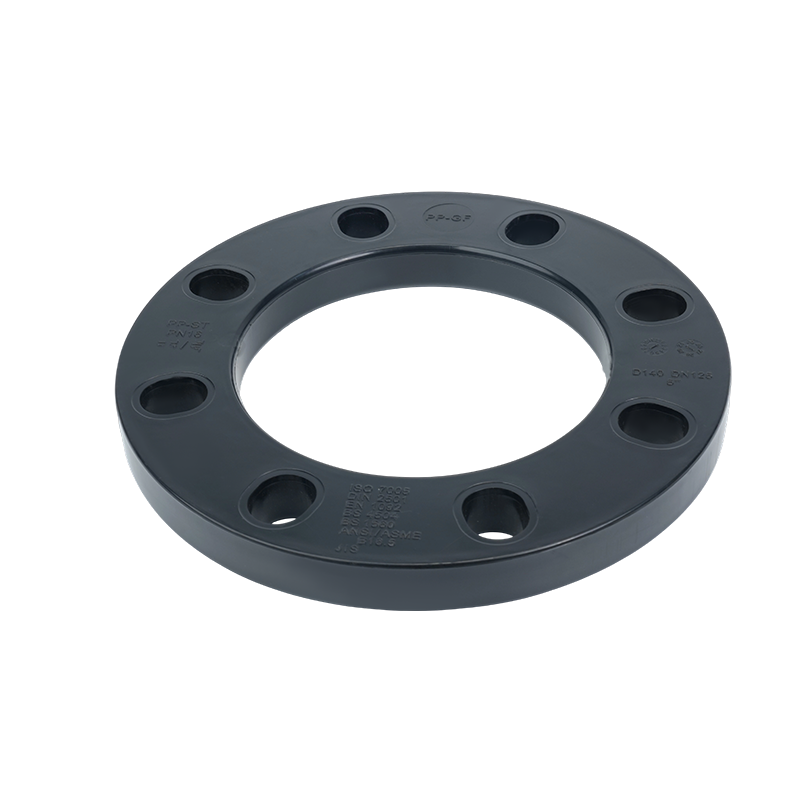

Mit Gewinde, verschmolzen oder geflanscht: Wählen Sie die Verbindung nach Bedarf

Entscheiden Sie sich für die Verbindungsmethode nach der Aufgabe und nicht nach Gewohnheit: Schraubkupplungen überzeugen durch ihre Gebrauchstauglichkeit bei kleinen und mittleren Bohrungen, Schweißverbindungen durch dauerhafte Festigkeit bei erdverlegten oder verdeckten Leitungen und Flansche bei großen Durchmessern und Gerätestutzen. Die Kompromisse stehen unten nebeneinander.

Wo sich in einem Kunststoffrohrsystem jede Verbindungsmethode amortisiert
Kriterium Schraubkupplung Muffenschweißverbindung Flanschverbindung
Benötigte Werkzeuge Handwerkzeuge Fusionsmaschine Drehmomentschlüssel
Reversibel Ja, beabsichtigt No Ja, mit einer neuen Dichtung
Druck bei Temperatur Unten – dünne Fadenwände Volle Rohrfestigkeit Hoch, dichtungsabhängig
Beste Rolle Geräteanschlüsse, Wartungspausen, Übergänge Lange verdeckte Läufe Große Bohrungen, Pumpen, Tanks

Wenn die Entscheidung kurz bevorsteht, wägen Sie das Medium, die Temperatur, wie oft die Verbindung geöffnet wird und wer die Leitung wartet – dieselben Faktoren, die wann wichtig sind Auswahl von Rohrverbindungsstücken für eine Chemie- oder Industrieleitung an erster Stelle.

Eine Sechs-Punkte-Checkliste vor dem Festziehen

  1. Bestätigen Sie den Gewindestandard und die Steigung an beiden Gegenstücken. NPT und BSPT sind nicht austauschbar.
  2. Passen Sie den Dichtungsring an das Medium an – EPDM für Wasser und viele wässrige Chemikalien, FPM für Öle, Kraftstoffe und aggressive organische Stoffe.
  3. Reduzieren Sie die Leistung für die höchste Arbeitstemperatur, nicht für die Umgebungstemperatur auf dem Etikett.
  4. Stützen Sie lange Metallnippel unabhängig voneinander ab, damit sie den Kunststoffkörper nicht aushebeln können.
  5. Handfest plus eine viertel bis halbe Umdrehung festziehen; Wenn eine Rohrzange erforderlich erscheint, stimmt etwas stromaufwärts nicht.
  6. Drucktest bei der Inbetriebnahme und nach jedem erneuten Zusammenbau, bei Arbeitsdruck und, soweit möglich, bei Betriebstemperatur.

Häufig gestellte Fragen

Sind NPT- und BSPT-Gewinde austauschbar?

Nein. Ihre Flankenwinkel (60° gegenüber 55°) und Steigungen unterscheiden sich, sodass sich die Teile möglicherweise nur unvollständig zusammenfügen und schlecht abdichten. Passen Sie die Standards auf beiden Seiten der Verbindung an oder verwenden Sie einen speziell angefertigten Adapter.

Sollte ich PTFE-Band für Kunststoffgewindeanschlüsse verwenden?

Sparsam und nie in den ersten beiden Threads. Bei konischen Kunststoffgewinden füllt das Band den Spalt aus; Bei ringgedichteten Verbindungen ist dies nicht erforderlich – die EPDM- oder FPM-Dichtung erledigt die Arbeit und übersteht wiederholtes Öffnen.

Warum leckt meine Verschraubung nur, wenn die Leitung heiß ist?

Durch thermische Bewegung wird eine Klebebandverbindung gelockert und die Klemmung bei parallelen Gewinden verändert. Stellen Sie sicher, dass das Dichtungsmaterial der Temperatur des Mediums standhält, dass die Verbindung keine Parallel-zu-Konus-Diskrepanz aufweist und dass die Baugruppe nicht durch starre Rohrleitungen belastet wird.

Kann eine Schraubkupplung dem Druck einer Schweißverbindung standhalten?

Nein. Behandeln Sie jeden Gewindepunkt als das schwächste Glied im Strang und dimensionieren Sie das System entsprechend. Wenn die volle Rohrfestigkeit nicht verhandelbar ist, schweißen Sie die Verbindung und lassen Sie die Gewinde nur an Wartungspunkten.
