Was ist ein Rückschlagventil?

Wie ein Rückschlagventil Funktioniert

Öffnet sich während des Vorwärtsflusses

Wenn Flüssigkeit, Gas oder Dampf in die vorgesehene Richtung strömen, drückt der Eingangsdruck die Scheibe oder Klappe auf, sodass das Medium durch die Rohrleitung strömen kann. Je stabiler der Durchfluss ist, desto sanfter bleibt das Ventil in der geöffneten Position.

Schließt automatisch beim Rückfluss

Wenn das Gerät stoppt oder der Druck abfällt und ein Rückfluss auftritt, schließt das Ventil schnell durch Schwerkraft, Federkraft oder Gegendruck. Dies verhindert Verunreinigungen, Rückfluss und Geräteschäden.

Hauptfunktionen eines Rückschlagventils

Rückfluss verhindern

Dies ist der wichtigste Zweck eines Rückschlagventils. Wenn beispielsweise eine Pumpe stoppt, kann Wasser in der Rohrleitung zurück in die Pumpe fließen, wenn kein Rückschlagventil installiert ist.

Schützen Sie die Ausrüstung

In Pumpen- und Kompressorsystemen tragen Rückschlagventile dazu bei, die Rückwärtsdrehung des Laufrads, mechanische Stöße und ungewöhnliche Vibrationen zu reduzieren. In einigen Systemen können die Ausfallraten um reduziert werden mehr als 20 % .

Reduzieren Sie Wasserschläge

Schnellschließende Rückschlagventile tragen dazu bei, Druckstöße und plötzliche Stoßbelastungen zu reduzieren, die Rohre, Armaturen und Verbindungen beschädigen können.

Häufige Arten von Rückschlagventils

Gängige Materialien für Rückschlagventile

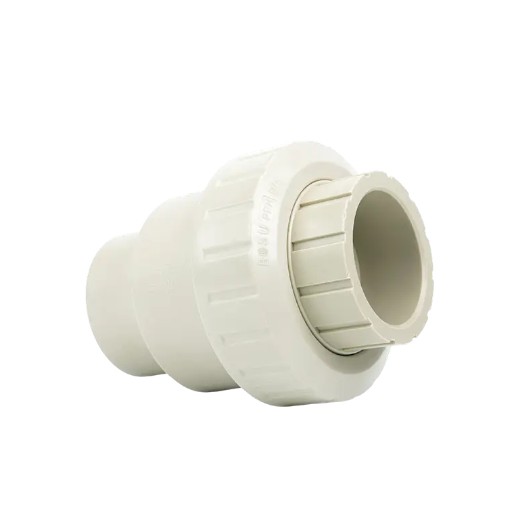

• Kunststoff: Hervorragende Korrosionsbeständigkeit, geeignet für die Wasseraufbereitung und chemische Flüssigkeiten.
• Edelstahl: Hochfest und langlebig, geeignet für Lebensmittel, Pharmazeutika und feuchte Umgebungen.
• Gusseisen und Kohlenstoffstahl: Gute Druckbeständigkeit, geeignet für große Wasserversorgungs- und Industriesysteme.

So wählen Sie das richtige Rückschlagventil aus

Wählen Sie nach Medientyp

Wasser, Abwasser, korrosive Flüssigkeiten, Dampf und Gas erfordern unterschiedliche Gehäusematerialien und Dichtungsstrukturen. Passen Sie das Ventil immer an die Medieneigenschaften an.

Wählen Sie nach Installationsmethode

Bei horizontalen Rohrleitungen kommen häufig Klappen- oder Hubrückschlagventile zum Einsatz, während bei vertikalen Rohrleitungen eher federbelastete oder geführte Bauformen zum Einsatz kommen.

Wählen Sie nach Druckstufe

Größere Rohrgrößen und höherer Systemdruck erfordern stärkere Ventilkörper und eine bessere Dichtungsleistung. Die Auswahl sollte den tatsächlichen Betriebsbedingungen entsprechen.

Installations- und Wartungstipps

1. Installieren Sie es entsprechend der auf dem Ventilgehäuse markierten Pfeilrichtung.
2. Lassen Sie genügend Platz für zukünftige Entfernungen und Wartungsarbeiten.
3. Überprüfen Sie die Scheibe, die Feder und die Dichtungen alle 6 bis 12 Monate.
4. Bei Undichtigkeiten, Geräuschen oder schlechter Schließleistung umgehend reparieren.

Fazit

Obwohl einfach in der Struktur, Rückschlagventils spielen in Rohrleitungssystemen eine entscheidende Rolle. Von verhindert automatisch einen Rückfluss, protecting equipment, and stabilizing operation Sie verbessern die Sicherheit und Effizienz. Durch die Auswahl des richtigen Typs, Materials und der richtigen Installationsmethode können Wartungsrisiken erheblich reduziert und die Lebensdauer der Geräte verlängert werden.
