Eine 3/4-Zoll-Schlauchkupplung mit Innengewinde sieht zwar wie ein gewöhnliches Rohrgewinde aus, ist es aber nicht. Als uns der Wartungstechniker einer Chemikalien-Dosierstation mitteilte, dass seine PPH-Leitung ständig an der Schlauchverbindung leckte, war die Ursache schnell klar: Jemund hatte ein FHT-Drehgelenk auf einen NVV-Nippel geschraubt. Die Steigung stimmte nicht überein und es befand sich keine Unterlegscheibe in der Verbindung. Die Reparatur dauerte fünf Minuten, doch in den Technikräumen der Fabrik wiederholt sich jede Woche derselbe Fehler. Zu wissen, was FHT-Gewinde sind und was nicht, ist der erste Schritt zu leckagefreien Verbindungen in Kunststoffrohrsystemen.
FHT steht für Schlauchinnengewinde. Es handelt sich um die weibliche Version des amerikanischen Gartenschlauchgewindes, das allgemein als GHT bezeichnet wird. Dies ist der Standard, der für Gartenschläuche, Waschmaschinen-Versorgungsleitungen, Bewässerungszubehör und eine Vielzahl von Wasseraufbereitungsgeräten verwendet wird. In Industrieanlagen kommt FHT an Schlauchenden, Filtergehäusen, Chemiefasspumpen, Dosiergestellen und Zwei-in-Eins-Adapteranschlüssen vor.
Die gebräuchlichste Größe ist 3/4 Zoll mit einer Steigung von 11,5 Gewindegängen pro Zoll. Die Gewindeform ist gerade oder parallel und nicht konisch wie bei NVV. Ein gerades Gewinde kann nicht wie ein konisches Gewinde durch Verkeilen im Innenanschluss abdichten. Stattdessen sind FHT-Verbindungen auf eine flache Elastomerscheibe oder -dichtung angewiesen, die beim Anziehen der Überwurfmutter zwischen den beiden Flächen zusammengedrückt wird.
Sie werden häufig als FHT bezeichnete Adapteranschlüsse mit einem 1/2-Zoll-Rohraußengewinde an einem Ende und einem 3/4-Zoll-Schlauchinnengewinde am anderen Ende sehen. Diese Adapter gibt es genau deshalb, weil Schlauchgewinde und Rohrgewinde unterschiedliche Standards haben. Sie sind eine Brücke zwischen zwei Welten und kein Ersatz für eine der beiden.
Die Verwirrung beginnt damit, dass FHT, NPT und BSP alle eine Nenngröße von 3/4 Zoll haben und mit bloßem Auge fast identisch aussehen. Die Hauptdurchmesser liegen nahe beieinander. Die Tonhöhe ist es nicht. Ein 3/4-Zoll-NPT-Gewinde hat 14 Gewindegänge pro Zoll; ein 3/4-Zoll-BSP-Gewinde hat ebenfalls 14 Gewindegänge pro Zoll; ein 3/4-Zoll-FHT-Gewinde hat nur 11,5 Gewindegänge pro Zoll. Dieser Unterschied reicht aus, um sie unvereinbar zu machen.
| Gewindestandard | Vollständiger Name | Formular | Versiegelungsmethode | 3/4-Zoll-Teilung | Typische Verwendung |
|---|---|---|---|---|---|
| FHT / GHT | Schlauchinnengewinde / Gartenschlauchgewinde | Parallel | Unterlegscheibe oder Dichtung aus Elastomer | 11,5 TPI | Schläuche, Spül-, Bewässerungs- und Geräteleitungen |
| NPT | Nationales Rohrgewinde | Konisch | Gewinde-zu-Gewinde-Keil mit Klebeband oder Dichtmittel | 14 TPI | Prozessleitungen, Druckluft, Kunststoffarmaturen |
| BSP | Britische Standardpfeife | Parallel (BSPP) oder konisch (BSPT) | Dichtmittel oder geklebte Unterlegscheibe | 14 TPI | Europäische und asiatische Ventile und Ausrüstung |
Da NPT- und BSP-3/4-Zoll-Gewinde die gleiche Steigung haben, kann ein NPT-Außengewinde in ein BSP-Innengewinde übergehen und sich sogar passend anfühlen. FHT liegt völlig außerhalb dieser Familie. Wenn Sie eine FHT-Kupplung auf ein NPT- oder BSP-Außengewinde aufzwingen, entsteht ein Kreuzgewinde in der Armatur, das Kunststoffgewinde wird beschädigt und es entsteht ein Leckpfad, den Klebeband allein nicht beheben kann.
Nennaußendurchmesser von 3/4-Zoll-FHT-, NPT- und BSP-Gewinden in Zoll.
Es gibt noch eine weitere Falle. Eine 3/4-Zoll-FHT-Mutter kann sich für ein oder zwei Umdrehungen frei auf einem 3/4-Zoll-NPT-Außengewinde drehen und dann stoppen. Ein Bediener kann diesen Widerstand als Dichtung interpretieren und mit dem Festziehen fortfahren. Bei Kunststoffanschlüssen führt ein zu festes Anziehen nicht zu einer Abdichtung; Es entstehen Spannungsrisse, die Wochen später als langsames Tropfen sichtbar werden.
FHT ist im Grunde ein Schlauchstandard und erscheint daher an der Grenze zwischen einem flexiblen Schlauch und einer festen Leitung: Waschstationen, Kühlwassertropfen, Umkehrosmose-Zulaufanschlüsse, solarthermische Spülanschlüsse, Salzwasserkreisläufe für Aquarien, chemische Dosieranlagen und Neutralisationstanks. Das sind genau die Anwendungen wo Kunststoffrohr zeichnet sich durch Korrosionsbeständigkeit, saubere Handhabung und lange Lebensdauer aus.
An den meisten dieser Stellen ist die feste Seite der Verbindung eine Kunststoffleitung, die durch Muffenschweißen, Stumpfschweißen oder Flansche verbunden ist, während die Schlauchseite eine FHT-Überwurfmutter trägt. Der richtige Übergang ist ein speziell angefertigter Adapter, der den Schlauchstandard in den Rohrstandard bringt, der vom Rest der Leitung verwendet wird. Der Kauf einer Kunststoffverschraubung mit Gewinde, ohne vorher zu bestätigen, welchen Gewindestandard das Gerät erwartet, ist einer der häufigsten Beschaffungsfehler bei der Anlagenwartung.
Die praktische Regel für jede Gewindeverbindung ist einfach: Identifizieren Sie beide Seiten vor der Bestellung oder Montage und passen Sie die Dichtungsmethode an die Gewindeform an.
Unterschiedliche Steigungen bedeuten, dass die Gewinde nie ausgerichtet werden. Wenn die Teile innerhalb der ersten beiden Umdrehungen nicht reibungslos von Hand einrasten, halten Sie an und überprüfen Sie die Standardmarkierungen an beiden Komponenten.
FHT dichtet durch Kompression einer Elastomerscheibe ab. PTFE-Band auf einem parallelen Gewinde kann helfen, kleinere Hohlräume zu füllen, ist jedoch kein Ersatz für eine neue Unterlegscheibe in der richtigen Größe.
Kunststoff-Gewindefittings sind in der Regel für die gleiche Druckklasse wie das Rohr ausgelegt, üblicherweise 1,0 MPa oder 1,6 MPa. Gewinde reduzieren die effektive Wandstärke an der Verbindungsstelle. Wählen Sie daher ein für den Leitungsdruck ausgelegtes Fitting und nicht ein beliebiges Fitting aus dem Ersatzteillager.
Eine Gewindeverbindung wird gewählt, wenn jemand die Leitung zur Pumpenwartung, zum Filterwechsel oder zum Schlauchaustausch zerlegen muss. Genau aus diesem Grund ist die Gewindenorm wichtig: Die Verbindung muss viele Male neu hergestellt werden, ohne dass es zu Abrieb, Verdrehen des Gewindes oder zum Verlust der Unterlegscheibe kommt.
Veranschaulichende Verteilung der Verbindungsmethoden in einem typischen Rohrleitungskreislauf für chemische Versorgungsunternehmen. Gewindeverbindungen sind eine Minderheit der Verbindungen, übernehmen aber den größten Teil der Demontage.

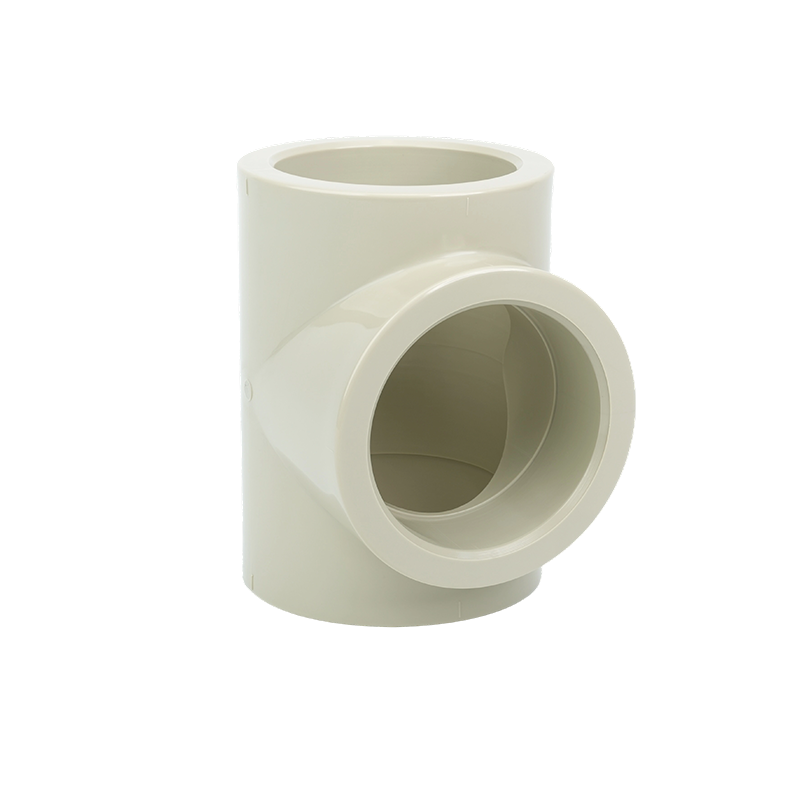

Sobald der Gewindestandard festgelegt ist, ist die nächste Entscheidung Material und Geometrie. Für β-PPH-Linien gilt: Gerade Fittings mit PPH-Außengewinde and Gerade Fittings mit PPH-Innengewinde sorgen für einen sauberen Übergang von einem verschmolzenen PPH-Rohrende zu einem Bolzen- oder Muffenanschluss. Die gleiche Fertigungsserie umfasst Bögen, T-Stücke, Kreuzstücke, Reduzierstücke, Flanschadapter und Blindflansche, sodass eine ganze Abzweigung in einem Material und einer Druckklasse bleiben kann.
β-PPH-Innengewinde, gerade, kurze Stumpfschweißverbindung, Hersteller, Lieferant - Jiangsu Leiting Precision New Material ist Hersteller und Lieferant von geraden, kurzen Stumpfschweißanschlüssen mit β-PPH-Innengewinde in China und bietet ... Produkt anzeigen →
β-PPH-Außengewinde, gerade, kurze Stumpfschweißverbindung, Hersteller, Lieferant - Jiangsu Leiting Precision New Material ist Hersteller und Lieferant von geraden, kurzen Stumpfschweißanschlüssen mit β-PPH-Außengewinde in China und bietet ... Produkt anzeigen → Für höhere Temperaturen oder hochreine Anwendungen sind PVDF- und PPN-Versionen mit passendem Muffenschweißen oder kurzen Stumpfschweißenden erhältlich. Achten Sie bei der Auswahl darauf, ob die Gewinde geformt oder bearbeitet sind. Geformte Fäden bewahren die molekulare Ausrichtung des Polymers und vermeiden den Kerbeffekt eines maschinellen Schnitts, der wichtig ist, wenn die Leitung zyklischem Druck oder thermischer Ausdehnung ausgesetzt ist.
Bestätigen Sie auch das Dichtungsmaterial. EPDM ist wasser- und säurebeständig; FPM ist beständig gegen Öle, Kraftstoffe und höhere Temperaturen; Mit PTFE ausgekleidete Dichtungen sorgen für chemische Inertheit. Eine Dichtung, die mit der Prozessflüssigkeit chemisch inkompatibel ist, ist eine häufige und leicht zu übersehende Ursache für vorzeitiges Auslaufen an Kunststoffgewindeverbindungen.
Nein. Sie haben dieselbe Nenngröße, unterscheiden sich jedoch in der Steigung (11,5 TPI gegenüber 14 TPI), in der Form (parallel gegenüber konisch) und in der Dichtungsmethode (Unterlegscheibe gegenüber Gewinde-zu-Gewinde-Kontakt). Sie sind nicht austauschbar.
Nur wenn das Rohr in einem kompatiblen Gewindeanschluss oder Adapter endet. Ein einfaches PPH-Rohrende hat keine Gewindeform, daher benötigen Sie eine Armatur, die auf der einen Seite eine Schmelzverbindung und auf der anderen Seite das richtige Innen- oder Außengewinde des Schlauchs kombiniert.
Funktionell keine. GHT ist die gebräuchliche Bezeichnung für das Gartenschlauchgewinde in den Vereinigten Staaten. FHT spezifiziert die weibliche Version desselben Standards. Beide verwenden die gleiche parallele 3/4-Zoll-Gewindeform mit 11,5 TPI.
Klebeband kann die Gewinde schmieren und kleine Lücken füllen, aber der primäre Dichtungsmechanismus von FHT ist die Elastomerscheibe. Ersetzen Sie zuerst eine abgenutzte Unterlegscheibe und behandeln Sie das Klebeband als sekundäres Hilfsmittel und nicht als Hauptdichtung.
FHT-Gewinde sind ein kleines, aber berüchtigtes Detail in der Anlagenverrohrung. Sobald Sie die drei Merkmale kennen, die sie definieren, die parallele Form, die 11,5-TPI-Steigung und die auf Unterlegscheiben basierende Dichtung, können die meisten Verbindungsfehler innerhalb von Minuten diagnostiziert werden, anstatt nach einem Wochenende voller Lecks. Bei Kunststoff-Gewindeanschlüssen gilt die gleiche Disziplin: Halten Sie sich an die Norm, passen Sie die Druckklasse an und wählen Sie einen Anschluss, der das Material über die Verbindung durchgehend hält. Wenn Sie eine neue Linie planen oder eine bestehende umrüsten möchten, Kontaktieren Sie unser Engineering-Team mit Ihrem Gewindetyp und Ihrer Leitungsgröße, und wir helfen Ihnen bei der Auswahl der richtigen PPH-, PPN- oder PVDF-Fittings für die Anwendung.
