Zusammenhang zwischen Rohrdurchmesser, Durchflussmenge, Durchflussmenge, Druck

Zunächst gilt: Durchflussmenge = Durchflussmenge ×Innendurchmesser des Rohres×Innendurchmesser des Rohres ×π÷ 4; Daher können Durchflussrate und Durchflussrate grundsätzlich einen anderen Parameter ermitteln, indem sie einen kennen.

Aber wenn der Rohrdurchmesser D und der Druck im Rohr P bekannt sind, lässt sich dann die Durchflussrate berechnen?

Die Antwort lautet: Sie können die Durchflussmenge und die Durchflussrate der Flüssigkeit im Rohr noch nicht ermitteln. Sie stellen sich vor, dass sich am Ende des Rohrs ein Ventil befindet und wenn es geschlossen ist, herrscht im Rohr ein Druck P und die Durchflussrate im Rohr ist Null.

Die Strömungsgeschwindigkeit im Rohr wird also nicht durch den Druck im Rohr bestimmt, sondern durch die Abwärtsneigung des Drucks im Rohr entlang des Wegs. Geben Sie also unbedingt die Länge des Rohrs und den Druckunterschied an beiden Enden des Rohrs an, um die Durchflussmenge und Durchflussmenge des Rohrs zu ermitteln.

Wenn die Beziehung zwischen Druck und Durchfluss in einem Rohr aus Sicht der qualitativen Analyse direkt proportional ist, d. h. je größer der Druck, desto größer der Durchfluss. Die Durchflussmenge ist gleich der Durchflussmenge mal dem Abschnitt. Bei jedem Abschnitt des Rohrs kommt der Druck nur von einem Ende, d. Sobald der Auslass geöffnet ist, wird seine Durchflussmenge durch den Druck im Rohr bestimmt.

Zur quantitativen Analyse besteht die Möglichkeit, ein Manometer, einen Durchflussmesser zu installieren oder die Durchflusskapazität mittels hydraulischer Modellversuche zu messen. Der Druckrohrdurchfluss kann auch durch Berechnung ermittelt werden. Die Berechnungsschritte sind wie folgt:

1. Berechnen Sie den spezifischen Widerstand S der Rohrleitung. Wenn es sich um ein altes Gusseisenrohr oder ein altes Stahlrohr handelt, können Sie die Shevelev-Formel verwenden, um den spezifischen Widerstand der Rohrleitung s=0,001736/d^5,3 zu berechnen, oder s=10,3n2/d^5,33 zur Berechnung verwenden oder die entsprechende Tabelle überprüfen;

2. Bestimmen Sie die Förderhöhendifferenz H=P/(ρg) zwischen den beiden Enden der Rohrleitung. Wenn es einen horizontalen Abfall h gibt (was bedeutet, dass das Anfangsende der Pipeline h höher ist als das Ende), dann ist H=P/(ρg) h

In der Formel: H: in m; P: ist die Druckdifferenz an beiden Enden des Rohrs (nicht der Druck an einem bestimmten Abschnitt), P ist in Pa;

3. Berechnen Sie die Durchflussrate Q: Q = (H/sL)^(1/2)

4, Durchflussrate V=4Q/(3,1416 * d^2)

Wobei: Q – Durchflussrate in m^3/s;

H – Die Differenz zwischen der Wassersäule am Anfang und Ende des Rohrs, in m;

L – Länge vom Anfang bis zum Ende des Rohrs, in m.

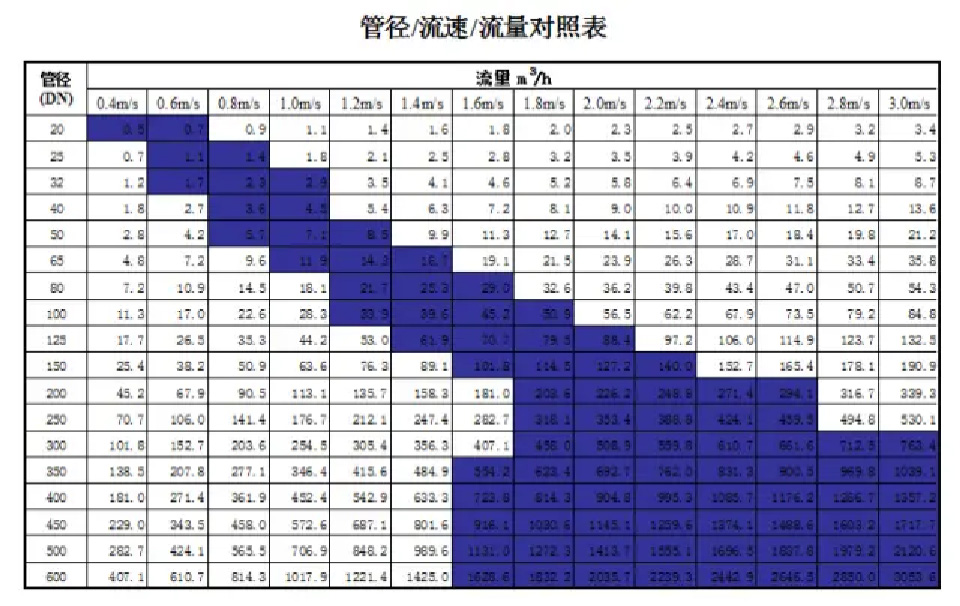

Hinweis: Die obere Zeile zeigt die Strömungsgeschwindigkeit

Das große Datenelement in der Mitte der obigen Tabelle ist der Verkehr

Die Zeile ganz links gibt den Nenndurchmesser der Wasserleitung an

Frage: „Welches soll ich bei so vielen Durchflussraten wählen?“

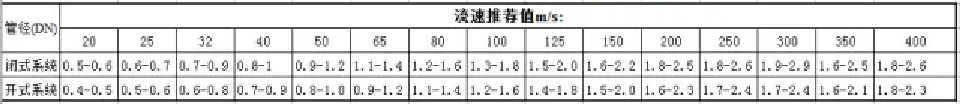

Beeilen Sie sich nicht ... Schauen Sie sich die Tabelle unten an (es gibt einen Unterschied zwischen offenem und geschlossenem System)
