Was macht Hilfsmaterialien für Rohrleitungssysteme so wichtig?

In industriellen Rohrleitungssystemen ist die Hilfsstoffserie Dabei handelt es sich nicht um optionales Zubehör, sondern um Kernkomponenten, die die Dichtigkeit, Stabilität und langfristige Zuverlässigkeit des Systems gewährleisten. Von Flanschdichtungen und flexiblen Anschlüssen bis hin zu Rohrschellen, Stutzen und mechanischen Armaturen haben diese Hilfsstoffe direkten Einfluss auf die Druckbelastbarkeit, Medienverträglichkeit und Wartungszyklen der Rohrleitung. Nach Angaben der Ingenieurpraxis Ungefähr 80 % der Vorfälle von Pipeline-Lecks sind auf die falsche Wahl des Hilfsmaterials oder die fehlerhafte Installation zurückzuführen , und nicht Defekte im Hauptrohrmaterial selbst. Daher ist die wissenschaftliche Konfiguration der Hilfsmaterialserie der wichtigste Schritt zur Gewährleistung eines sicheren Betriebs industrieller Rohrleitungssysteme in der chemischen Verarbeitung, Wasseraufbereitung, pharmazeutischen Herstellung und verwandten Anwendungen.

Flanschdichtungsserie: Die erste Verteidigungslinie für Dichtungssysteme

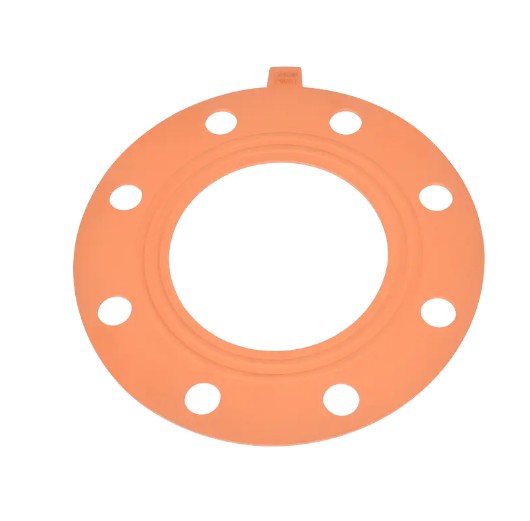

Flanschdichtungen sind wichtige Dichtungselemente an Rohrleitungsverbindungen, die ein Austreten von Medien verhindern. Je nach Materialzusammensetzung und Betriebsbedingungen gehören zu den gängigen Flanschdichtungstypen EPDM (Ethylen-Propylen-Dien-Monomer), FPM (Fluorkarbonkautschuk) und EPDM-PTFE-Verbunddichtungen, die jeweils für unterschiedliche Temperaturbereiche und chemische Umgebungen geeignet sind.

Leistungsvergleich der wichtigsten Dichtungsmaterialien

Spezifikationssystem und Auswahlgrundlagen

Das Spezifikationssystem für Flanschdichtungen folgt den Standards für Nenndurchmesser (DN), einschließlich allgemeiner Spezifikationen DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , deckt mehrere Anwendungen von Nieder- bis Hochdruck ab. Die Auswahl sollte sich auf die folgenden drei Dimensionen konzentrieren:

• Medienkompatibilität: Bei der Förderung starker Säuren oder Laugen werden PTFE-Verbunddichtungen bevorzugt; Bei Standardwassersystemen können EPDM-Dichtungen zur Kostensenkung eingesetzt werden.
• Temperatur- und Druckanpassung: Wenn die Betriebstemperatur 150 °C übersteigt oder der Druck PN16 übersteigt, müssen FPM- oder spiralgewickelte Metalldichtungen ausgewählt werden, um Gummialterung und -versagen zu verhindern.
• Konfiguration der Flanschfläche: RF-Flansche (Raised Face) eignen sich für Flachdichtungen, während MFM-Flansche (Stecker und Buchse) Zentrierringdichtungen erfordern, um eine Fehlausrichtung bei der Installation zu verhindern.

Flexible Steckverbinderserie: Schlüsselkomponenten zur Absorption von Vibrationen und thermischen Verschiebungen

Zwischen Pumpenausrüstung und Rohrleitungssystemen erfüllen flexible Anschlüsse die entscheidende Funktion, mechanische Vibrationen zu absorbieren und thermische Ausdehnung und Kontraktion auszugleichen. Flexible Flanschverbindungen aus PPH (Polypropylen-Homopolymer) mit ihrer hervorragenden chemischen Beständigkeit sind zu Standardkonfigurationen für chemische Rohrleitungssysteme geworden.

Anwendungsunterschiede zwischen konzentrischen und exzentrischen flexiblen Steckverbindern

Flexible Steckverbinder mit konzentrischem Flansch eignen sich für geradlinige Verbindungen mit identischen Rohrdurchmessern und absorbieren effektiv axiale Verschiebung von 10-15mm . Exzentrische Reduzierflansch-Flanschverbindungen hingegen werden für Übergänge zwischen verschiedenen Rohrdurchmessern verwendet, mit gemeinsamen Spezifikationen wie z D40×32, D50×32, D50×40, D63×32, D63×40 , wodurch die flexible Pufferfunktion erhalten bleibt und gleichzeitig Durchmesserübergänge erreicht werden.

Technische Vorteile flexibler PPH-Steckverbinder

• Chemische Korrosionsbeständigkeit: PPH-Material hält den meisten chemischen Medien in einem pH-Bereich von 1–14 stand und eignet sich zum Beizen, Galvanisieren, zur Abwasserbehandlung und anderen stark korrosiven Umgebungen.
• Temperaturleistung: Kontinuierliche Betriebstemperatur bis zu 100 °C, mit kurzfristiger Toleranz bis zu 110 °C, erfüllt allgemeine industrielle Anforderungen für den Transport heißer Flüssigkeiten.
• Mechanische Festigkeit: Zugfestigkeit von 25 MPa und Streckgrenze von 22 MPa, sodass bei hydrostatischen Tests mit dem 1,5-fachen Nenndruck kein Bruch oder keine Verformung auftritt.
• Lebensdauer: Unter normalen Betriebsbedingungen sind die flexiblen PPH-Steckverbinder für eine Lebensdauer von mehr als 50 Jahren ausgelegt, wodurch die Wartungshäufigkeit des Systems erheblich reduziert wird.

Serie Rohrschellen und mechanische Armaturen: Grundlegende Unterstützung für die Rohrleitungsbefestigung und Gerätewartung

Rohrschellen sind unverzichtbare Befestigungselemente bei der Rohrleitungsinstallation. Sie dienen dazu, die Verschiebung der Rohrleitung einzuschränken, die Stützkräfte gleichmäßig zu verteilen und ein Schwanken der Rohrleitung durch Flüssigkeitseinwirkung zu verhindern. PPH-Rohrschellen verfügen über die gleiche chemische Beständigkeit wie der Rohrleitungskörper selbst, wodurch die bei Metallschellen häufig auftretenden elektrochemischen Korrosionsprobleme vermieden werden.

Rohrklemmenspezifikationen und Tragfähigkeit

Die Rohrschellenserie deckt den gesamten Durchmesserbereich ab DN15 (D20) bis DN50 (D63) , mit Schnapp- oder Bolzenbefestigungsstrukturen. Am Beispiel der DN32-Rohrschelle beträgt ihre Standardtragfähigkeit nicht weniger als 500N , in der Lage, dynamischen Aufprallkräften standzuhalten, die entstehen, wenn die interne Flüssigkeitsströmungsgeschwindigkeit 4,5 m/s erreicht. Bei parallelen Installationsszenarien für mehrschichtige Rohrleitungen wird eine Schichtanordnungsstrategie empfohlen, bei der der Abstand zwischen den Schichten beibehalten wird ≥150mm um Wartungsarbeiten zu erleichtern.

Funktioneller Wert mechanischer Beschläge

Ziehgriffe und Beschläge der Scharnierserie werden hauptsächlich für Öffnungsmechanismen an Gerätegehäusen und Inspektionsöffnungsabdeckungen verwendet. Schwerlastscharniere aus glasfaserverstärktem PP bieten eine Einzeltragfähigkeit von 80-120kg , geeignet für häufig geöffnete/geschlossene Anwendungen wie große Filteranlagen und Reaktorschächte. Kleine Scharniere eignen sich für Szenarien mit geringer Belastung wie Instrumentenkästen und Schaltschränken mit einem Standard-Montagelochabstand von 25mm×40mm , kompatibel mit Standard-Blechausschnittmaßen.

Spiraldüsenserie: Kernelemente für effiziente Stoffübertragung und -verteilung

Spiraldüsen wandeln Flüssigkeiten durch eine einzigartige spiralförmige Strömungsführungsstruktur in Hohlkegel- oder Vollkegelsprays um, die häufig in der Gaswäsche, Kühlung, Feuerschutzsprinklersystemen und chemischen Reaktionstürmen eingesetzt werden. Ihr bemerkenswertestes Merkmal ist außergewöhnliche Anti-Verstopfungs-Fähigkeit , mit Durchflussdurchgangsdurchmessern bis zum Dreifachen des Düsenaustrittsdurchmessers, wodurch sie für zirkulierende Wassersysteme geeignet sind, die Schwebstoffe enthalten.

Technisches Parametersystem für Spiraldüsen

Abstimmung von Düsenmaterial und Betriebsbedingungen

Spiraldüsenkörper bestehen typischerweise aus PPH oder glasfaserverstärktem Polypropylen mit Keramik- oder 316L-Edelstahleinsätzen für den Düsenkern. In Rauchgasentschwefelungssystemen (REA), wo der Feststoffgehalt der Aufschlämmung ankommt 15 %–20 % Es müssen Vollstrom-Spiraldüsen ohne reduzierten Durchmesser ausgewählt werden, die einen Mindestdurchgangsdurchmesser von ≥ 15 mm gewährleisten. In Halbleiter-Reinstwassersystemen sind PTFE-Düsen erforderlich, um sicherzustellen, dass der Gehalt an extrahierbaren Ionen unter dem Wert bleibt 0,1 ppb .

Serie „Farbige Beschläge“: Praktische Lösungen für Identifikationsmanagement und Anlagenvisualisierung

Farbige Rohrverbindungsstücke verwenden unterschiedliche Farben, um Medientypen oder Prozessströme zu unterscheiden und dienen als wirksames Mittel zur Verbesserung der Effizienz des Rohrleitungssystemmanagements. In großen Industrieanlagen kann eine standardisierte Farbcodierung die Reaktionszeiten bei der Wartung verkürzen 30%-40% und das Risiko von Fehlbedienungen deutlich reduzieren.

Empfohlene industrielle Farbcodierungsstandards

• Grün: Prozesskühlwasser, Umlaufwassersysteme
• Blau: Druckluft-, Instrumentenluftsysteme
• Gelb: Chemikalientransport-, Säure- und Alkali-Medienleitungen
• Rot: Brandschutzwasser-, Hochtemperatur-Dampfsysteme
• Grau/Schwarz: Entwässerungs- und Abgasbehandlungssysteme
• Weiß/Transparent: Reinstwasser, Medien in Lebensmittelqualität

Das Grundmaterial der farbigen Armaturen bleibt Standard-PPH, wobei die Farben durch Coextrusions- oder Spritzgussverfahren in die Oberflächenschicht eingearbeitet werden, typischerweise in einer Dicke von 50 mm 0,5–1,0 mm , ohne die Körperfestigkeit oder chemische Beständigkeit der Armatur zu beeinträchtigen. Es ist zu beachten, dass in Bereichen mit starker UV-Belastung im Freien ein UV-stabilisiertes Farbmasterbatch gewählt werden sollte, um ein Ausbleichen der Farbe zu verhindern, das die Wirksamkeit der Identifizierung beeinträchtigen könnte.

Systemintegrations- und Auswahlstrategie

Die Auswahl von Hilfsstoffreihe sollte nicht isoliert durchgeführt werden, sondern in Abstimmung mit dem Hauptrohrleitungssystem ausgelegt werden. Bewährte Auswahlstrategien aus der Ingenieurpraxis sind:

Methode zur Analyse der Gesamtlebenszykluskosten

Beim Vergleich von Hilfsstofflösungen sollte das Augenmerk nicht nur auf die Anschaffungskosten beschränkt werden. Die Gesamtlebenszykluskosten (LCC) sollten berechnet werden. Nehmen wir als Beispiel DN50-Chemierohrleitungen, obwohl die Anschaffungskosten für EPDM-PTFE-Verbunddichtungen etwa bei ca 40 % höher Im Vergleich zu Standard-EPDM-Dichtungen verlängert sich der Austauschzyklus bei stark korrosiven Betriebsbedingungen von 6 Monaten auf über 3 Jahre, wodurch die Gesamtwartungskosten um mehr als reduziert werden 60 % .

Überprüfung der Kompatibilitätsmatrix

Die Erstellung einer Medien-Material-Kompatibilitätsmatrix ist ein entscheidender Schritt zur Vermeidung von Auswahlfehlern. Wenn beispielsweise chlorhaltige Bleichmittel (Natriumhypochlorit-Konzentration > 10 %) gefördert werden, altern EPDM-Dichtungen schnell und bilden Risse, sodass stattdessen PTFE- oder FPM-Materialien erforderlich sind. In Warmwassersystemen über 80 °C ist der Druckverformungsrest von FPM (<15 %) dem von EPDM (>25 %) deutlich überlegen und gewährleistet so eine langfristige Dichtungszuverlässigkeit.

Standardisierung und Bestandsoptimierung

Es wird empfohlen, die Hilfsmaterialspezifikationen auf vier Basisdurchmesser zu standardisieren: DN15, DN25, DN50, DN100 – deckt über 80 % der Anwendungsszenarien ab. Durch die Reduzierung der Spezifikationsvielfalt können die Kosten für den Ersatzteilbestand gesenkt werden 35 %–50 % , während die Materialmobilisierungszeit bei Notfallreparaturen verkürzt wird. Für nicht standardmäßige Anforderungen unter besonderen Betriebsbedingungen empfiehlt es sich, eine zu reservieren 10 %–15 % Anpassungsverhältnis, um Flexibilität beim Systemdesign zu gewährleisten.
